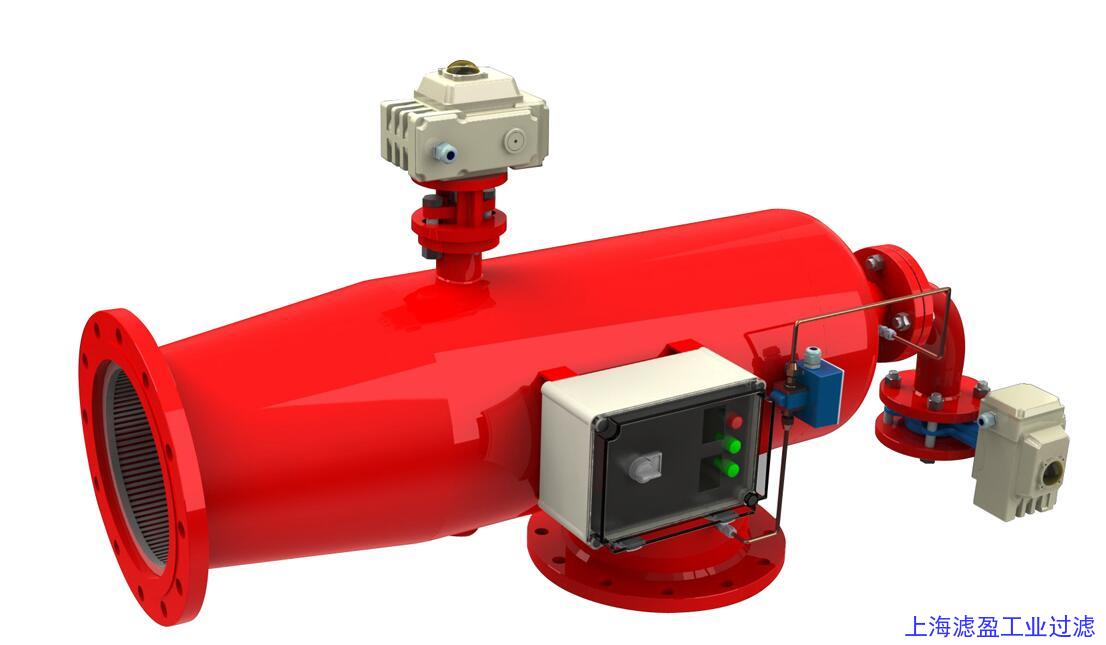

全自動反沖洗過濾器為機電一體化產品，具有設計合理、過濾效率高、運行成本低、反沖洗過濾中仍能連續過濾等優點。主要由優質碳鋼筒體，特殊結構的不銹鋼復合濾網，電動執行機構及排污裝置，所組成。當過濾器工作時，電動執行機構引導蝶閥處于開啟狀態，水流由處入口進入過濾器，經過濾網過濾到出口。當過濾器需要排污時，關閉蝶閥，打開電動排污閥，水流經濾網半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污排出，起到反向沖洗濾網的作用。

一、產品規格

二、產品特點

　　1、反沖洗：水流帶動雜質沖刷濾網，雜質被截留在濾網后端。設備進入排污狀態時，安裝在濾網內的反沖閥將濾網分截成前后端，同時濾網后端的排污閥開啟，形成后端的低壓狀態，前端被截的高壓水流將從外向內沖擊濾網后端，使雜質隨水流從排污閥排出 (參照2頁圖例)。

　　2、壓差控制：設備的水流被濾網分成前后兩部分，但出入口流量是一樣的，當雜質在濾網積聚后，至使入口可過流面積減少，導致濾網前段流體壓力增大，與出水口形成壓力差，雜質積聚越多，壓力差越大。壓差表組件可提取出入口壓差數值，同時轉換成電流信號供給控制箱完成壓差開關控制。

　　3、定時控制：控制箱內的可編程元件寫入控制時間并被激活后，程序?qū)⒏鶕?jù)預設時間自動啟動一系列操作，控制電路完成反沖洗排污過程。

三、工作原理

　　1、全自動反沖洗過濾器采用高強度的不銹鋼網，具有處理量大，使用壽命長、清洗效率高等特點。

　　2、本機采用智能壓差控制、定時控制自動反沖洗過濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動閥門轉動，同時排污閥打開。這時水流被迫從過濾網筒的入口段孔進入濾筒外側與殼體夾層，反向從濾網外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。

　　3、當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部(因?yàn)橄到y(tǒng)會處于泄壓狀態，濾網內部壓力小于外側壓力)，從而對濾網進行反沖洗，特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果，任何雜志都被從光滑的內壁上沖走。

　　4、當過濾器進出口壓差恢復正常或定時器設定時間結束后，電機停止轉動，電動排污閥關閉。整個過程中，液體不斷流，實現了連續化、自動化生產。

四、產品優勢

　　1、過濾屬于水的凈化過程中不可缺少的處理手段，用于攔截水中的雜質，以?xún)艋|(zhì)或保護系統中其他設備的正常工作。

　　2、全自動反沖洗過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水。

　　3、該設備與以往的過濾器相比具有自動化程度高，處理量大，可自行清洗排污，并不間斷供水，應用面廣泛等優點。

五、適用范圍

　　適用于工業廢水處理流程，鋼鐵廠沖渣水、電廠流程及冷卻水、造紙工序及進水，化工生產流程及灌溉系統等場合，用以濾去水中3500~300微米粒徑的各種硬質顆粒，確保系統的安全可靠運行。
